Thiết Kế Và Vị Trí Đặt Connector Phụ Trong Hàm Giả Bán Phần Tháo Lắp

Giới thiệu

Biết connector phụ là gì và biết cách thiết kế đúng connector phụ là hai việc hoàn toàn khác nhau. Phần 1 của chuỗi bài này đã trình bày về định nghĩa, chức năng và bốn loại connector. Bài viết này đi sâu thêm một bước: từng loại nên được đặt ở đâu, nên có hình thể như thế nào, và vì sao việc đặt sai vị trí sẽ gây ra những vấn đề không thể sửa được sau khi đúc.

Các nguyên tắc dưới đây áp dụng cho nhiều loại connector phụ, nhưng mỗi loại vẫn có những yêu cầu riêng. Đi lần lượt theo từng loại là cách hiệu quả nhất để xây dựng một cái nhìn đầy đủ.

Độ dày khối và độ cứng: điểm khởi đầu của mọi connector phụ

Connector phụ phải cứng chắc. Đây không phải là yếu tố có thể lựa chọn. Toàn bộ cơ chế truyền lực đều phụ thuộc vào điều này. Nếu connector phụ bị uốn dưới tải lực, những ứng suất chức năng vốn cần được phân bố trên toàn cung hàm sẽ bị hấp thu cục bộ, từ đó tập trung tại điểm nối và cuối cùng dẫn đến mỏi khung, hoặc nâng đỡ răng trụ không đầy đủ.

Đồng thời, độ dày khối cũng không thể tăng vô hạn. Một connector phụ quá dày ở vị trí không phù hợp sẽ đè lên mô mềm, xâm lấn khoảng lưỡi, hoặc tạo ra vùng dễ đọng thức ăn. Mục tiêu thiết kế là đạt đủ độ dày theo đúng hướng mặt cắt cần thiết. Đồng thời, thuôn hợp lý tại nơi connector tiếp giáp với răng và mô mềm.

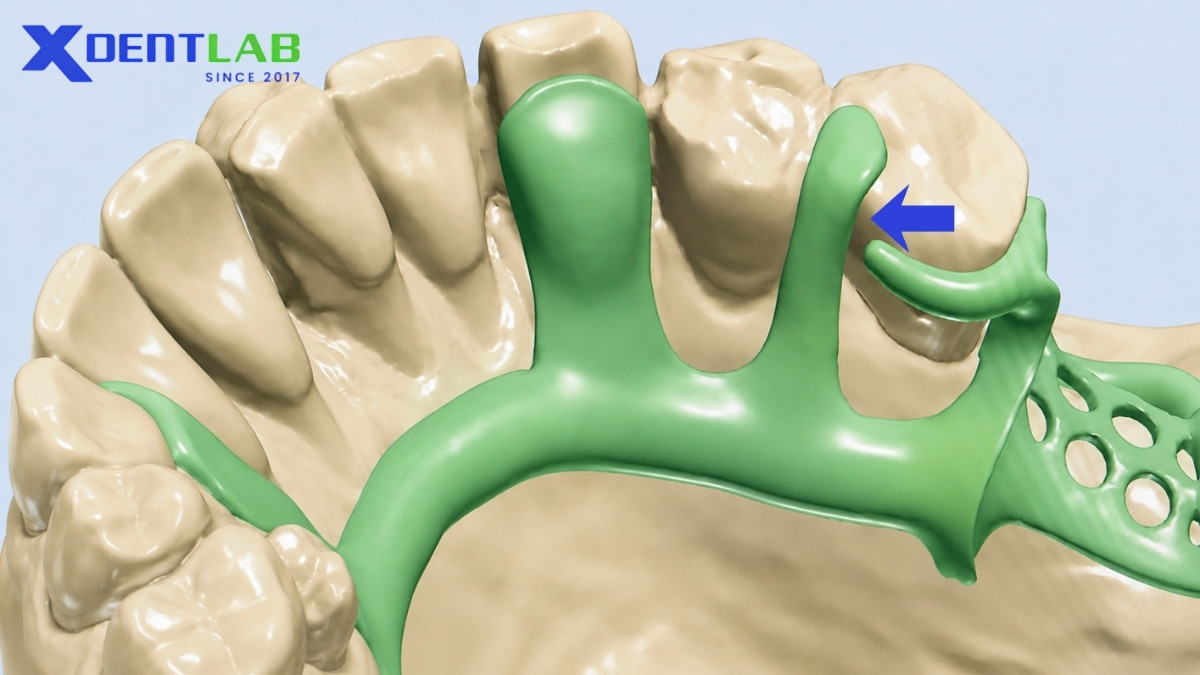

Nguyên tắc thiết kế connector phụ nằm giữa các răng

Connector phụ vùng embrasure nằm trong khoảng giữa hai răng kế cận. Đây là loại chịu ảnh hưởng nhiều nhất từ môi trường xung quanh trực tiếp, và thiết kế của nó được chi phối bởi ba nguyên tắc phối hợp với nhau.

Đặt trong embrasure, không đặt trên bề mặt lồi

Một connector đặt trên bề mặt cong lồi bên ngoài của răng sẽ tạo ra điểm tỳ và ngay lập tức bị lưỡi cảm nhận. Đặt connector bên trong embrasure giúp nó tránh tiếp xúc trực tiếp với lưỡi và phân bố sự hiện diện của nó trong một khoảng lõm, thay vì trên một bề mặt lồi.

Connector nên đi theo chiều dọc từ connector chính qua embrasure, băng qua vùng nướu trong khoảng ngắn nhất có thể. Diện tích che phủ mô nướu cần được giảm đến mức tối thiểu. Vùng băng qua càng rộng và càng dài thì nguy cơ kích ứng và viêm về lâu dài càng cao.

Giải phóng vùng băng qua nướu

Bất kỳ phần kim loại nào đi qua bờ nướu tự do đều phải được tạo khoảng hở. Điều này có nghĩa là có một khoảng cách có chủ đích giữa connector và mô mềm tại vị trí đó. Nếu không có khoảng hở, connector sẽ chèn ép mô trong quá trình chức năng và gây kích ứng mạn tính, điều mà dù vệ sinh răng miệng tốt đến đâu cũng không thể bù đắp hoàn toàn.

Block out phần sâu nhất của embrasure

Đáy của embrasure kẽ răng không phải là vùng có thể cho connector tiếp xúc. Khu vực này phải được block out trong quá trình thiết kế khung. Nếu connector đi vào khoảng đó, nó sẽ cản trở việc lắp và tháo hàm, tạo lực chêm lên các răng kế cận. Cả hai tình huống này đều không thể chấp nhận.

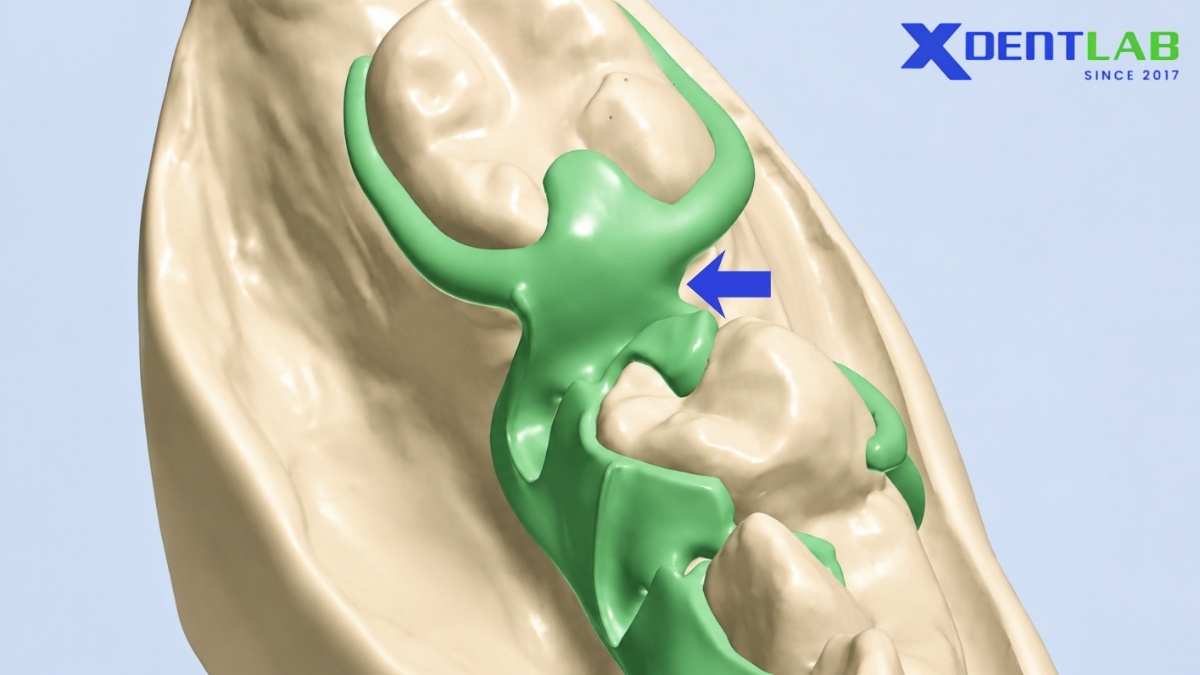

Nguyên tắc thiết kế connector phụ tiếp xúc với mặt phẳng dẫn hướng

Khi connector phụ tiếp xúc với bề mặt mặt phẳng dẫn hướng của răng trụ nằm kế cận khoảng mất răng, hình thể mặt cắt của nó quan trọng hơn chỉ riêng vị trí đặt.

Connector phải rộng theo chiều ngoài - trong. Một vùng tiếp xúc rộng với mặt phẳng dẫn hướng sẽ tạo ra lực cản ma sát hiệu quả, từ đó kiểm soát đường đặt vào và tháo ra của phục hình. Vùng tiếp xúc hẹp sẽ làm giảm đáng kể tác dụng dẫn hướng này.

Đồng thời, connector phải mỏng theo chiều gần - xa. Lý do rất đơn giản: răng giả cần chiếm khoảng trống kế cận răng trụ ở vị trí tự nhiên. Nếu connector quá dày theo chiều này, nó sẽ đẩy răng giả ra phía ngoài, hoặc tạo ra một khoảng hở nhìn thấy được. Cả hai đều không đáp ứng yêu cầu thẩm mỹ và chức năng.

Khi răng giả sẽ được đặt sát trực tiếp với connector này, phần dày nhất của connector nên nằm về phía lưỡi của răng trụ. Điều này giữ phần kim loại ra khỏi vùng mà răng giả tiếp xúc với răng trụ, cho phép tạo mối liên hệ răng - răng tự nhiên hơn ở phía ngoài.

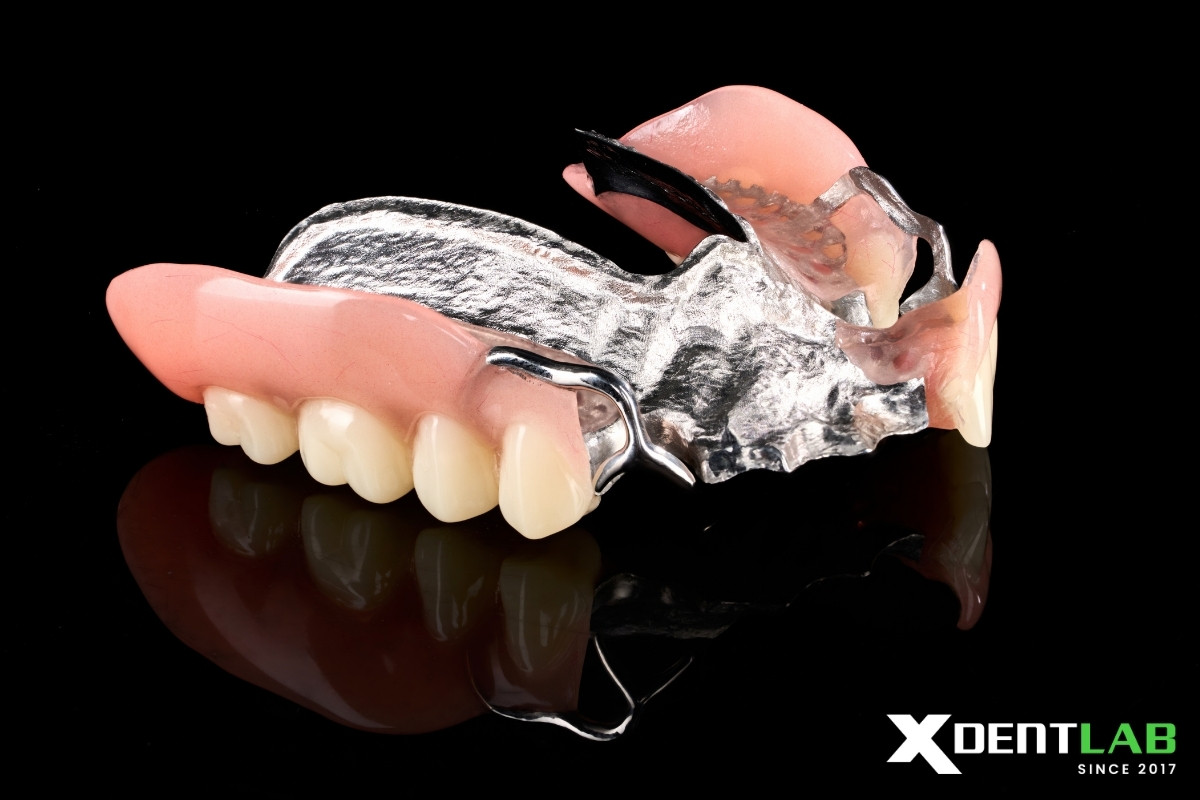

Nguyên tắc thiết kế connector phụ lưu giữ nền hàm

Connector phụ có chức năng lưu giữ nền hàm bằng nhựa acrylic phải được thiết kế để nằm hoàn toàn bên trong nền hàm sau khi xử lý. Không phần nào của nó được lộ ra, hoặc sờ thấy trên bề mặt. Đây không chỉ là yêu cầu thẩm mỹ. Nếu connector không được chôn hoàn toàn trong nền hàm, chu vi của nền nhựa sẽ trở thành vùng yếu, không có kim loại nâng đỡ ở các rìa.

Tại vị trí connector này nối với connector chính, chỗ nối phải là butt joint tạo thành ở góc 90 độ, hoặc nhỏ hơn. Góc lớn hơn 90 độ sẽ làm giảm độ bền cơ học của mối nối đó và làm suy giảm sự liên kết giữa nền nhựa và khung kim loại.

Ngoài góc nối, hai cung hàm có yêu cầu mở rộng khác nhau.

Nền hàm extension phía xa hàm dưới

Đối với cung hàm dưới, connector lưu giữ nền hàm nên kéo dài ra phía sau, để phủ khoảng hai phần ba chiều dài của sống hàm mất răng. Connector này nên có thành phần hiện diện ở cả phía lưỡi và phía má của sống hàm.

Sự bao phủ hai phía này phục vụ hai mục đích. Thứ nhất, nó tăng độ bền tổng thể của nền hàm. Thứ hai, nó giúp giảm biến dạng kích thước xảy ra khi xử lý nhựa acrylic. Nhựa sẽ co lại khi đóng rắn. Một connector ôm qua sống hàm từ cả hai phía, tạo ra sự khống chế cân bằng hơn đối với sự co này, từ đó giảm nguy cơ nền hàm bị cong vênh sau xử lý.

Connector cũng phải được thiết kế sao cho không xung đột với việc sắp xếp răng giả. Lên kế hoạch khoảng hở này trước khi hoàn tất mẫu sáp, sẽ tránh phải hy sinh hình thể connector, hoặc vị trí răng.

Nền hàm extension phía xa hàm trên

Đối với cung hàm trên, connector nên kéo dài toàn bộ chiều dài của sống hàm còn lại, chứ không chỉ hai phần ba. Thiết kế dạng ladder, hoặc dạng mesh là phù hợp cho các ca hàm trên. Mức độ bao phủ kéo dài này phản ánh đặc điểm giải phẫu của sống hàm trên thường dài hơn và phẳng hơn, nơi mà một connector ngắn sẽ khiến phần nền nhựa phía sau không được nâng đỡ đầy đủ.

Nguyên tắc thiết kế connector phụ với tay tiếp cận của móc bar

Tay móc dạng bar tiếp cận răng từ phía dưới, đi theo hướng chóp, thay vì đi xuống từ một tựa mặt nhai. Connector phụ tạo nên tay tiếp cận này có những yêu cầu riêng, không áp dụng cho các loại connector khác.

Độ thuôn phải trơn tru và đồng đều từ điểm tay móc xuất phát ở connector chính, đến điểm nó kết thúc ở răng. Độ thuôn không đều sẽ tạo ra các vùng tập trung ứng suất và làm cho tay móc khó điều chỉnh mà không bị biến dạng. Thuôn đều từ điểm đầu đến điểm cuối là tiêu chuẩn.

Ràng buộc thứ hai còn quan trọng hơn: tay tiếp cận không được đi qua undercut mô mềm. Nếu đường viền mô giữa connector chính và bề mặt răng lõm vào ở bất kỳ điểm nào, tay móc bar sẽ phải bị bẻ vào trong, hoặc vượt qua undercut đó để đến được răng. Đường đi như vậy là không thể chấp nhận. Undercut phải được block out theo hướng song song trong giai đoạn thiết kế, để tay móc đi theo một đường thẳng, thông suốt và không bị cản trở đến răng.

Bỏ qua yêu cầu này sẽ gây ra hai vấn đề. Khi lắp hàm, tay tiếp cận sẽ chèn ép mô tại vùng undercut. Khi tháo hàm, nó sẽ, hoặc cọ kéo qua mô đó, hoặc tạo lực bẩy lên răng trụ. Cả hai tình huống đều làm tăng nhanh tổn thương mô và ứng suất lên răng trụ theo thời gian.

Kết luận

Mỗi nguyên tắc đặt connector phụ đều tồn tại vì một lý do cụ thể, và phần lớn những lý do đó mang tính cơ học, hoặc sinh học hơn là thẩm mỹ. Một connector được đặt đúng vị trí nhưng không được tạo khoảng hở đầy đủ khi băng qua nướu, sẽ gây vấn đề mô mềm. Một connector có khoảng hở đúng nhưng góc nối sai, sẽ tạo ra liên kết nền hàm yếu. Một connector có độ mở rộng phù hợp nhưng độ thuôn không đều, sẽ bị mỏi sớm hơn dự kiến.

Các nguyên tắc này không hoạt động tách rời nhau. Chúng cộng hưởng với nhau. Làm đúng hầu hết nhưng sai chỉ một điểm, thường vẫn tạo ra một khung hàm trông có vẻ chấp nhận được khi giao, nhưng sẽ hỏng dần trong quá trình sử dụng.

Tài liệu tham khảo

1. Carr AB, Brown DT (2011) McCracken's Removable Partial Prosthodontics. 12th edn, Mosby, 45.
2. https://codental.uobaghdad.edu.iq/wp-content/uploads/sites/14/2018/11/Lec-10-Minor-connectors.pdf
